LAMP ON/OFF 토글 하는 프로그램

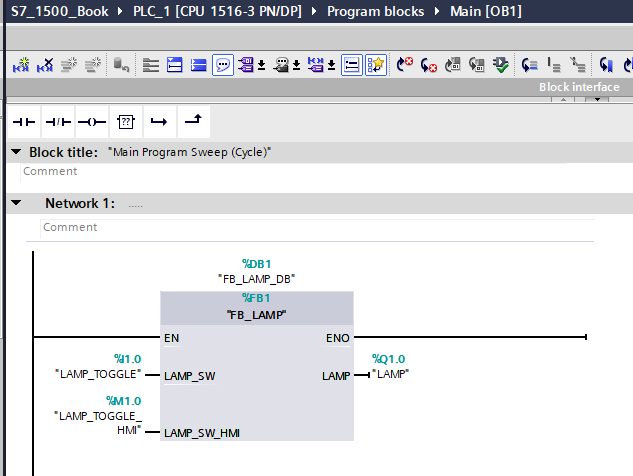

 프로그램은 아래와 같다.

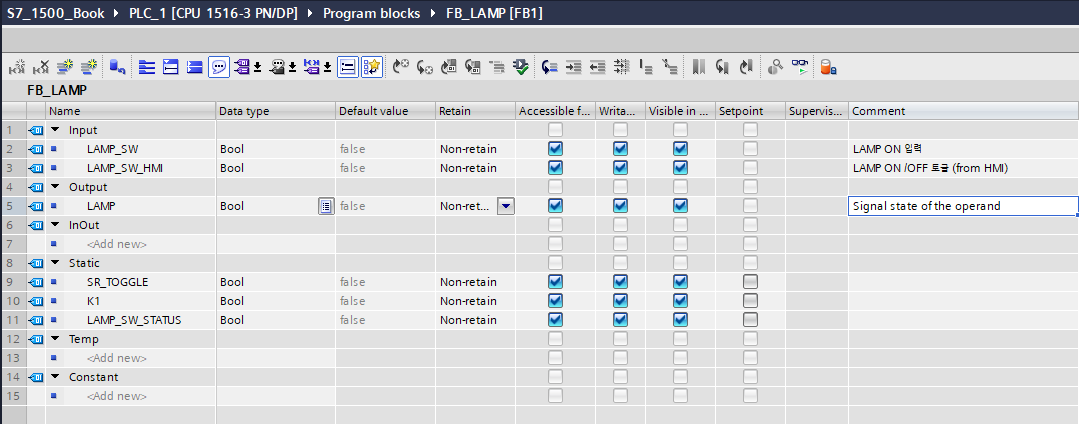

입력
LAMP_SW            Input 접점을 통한 S/W입력    Bool
LAMP_SW_HMI     HMI를 통한 S/W입력            Bool

출력
LAMP                어떤 입력이든 ON되면 출력도 ON 되고 입력이 OFF이면 출력도 OFF됨




HMI의 작화는 아래와 같다.
ON을 누르면 녹색 램프가 점등되고 OFF를 누르면 소등된다.

작동테스트는 PLC 실물이 없으므로 PLCSIM V16 및 WinCC Simulation 기능을 이용하여
테스트 해본다.

작동 영상은 아래 참고 바란다.
