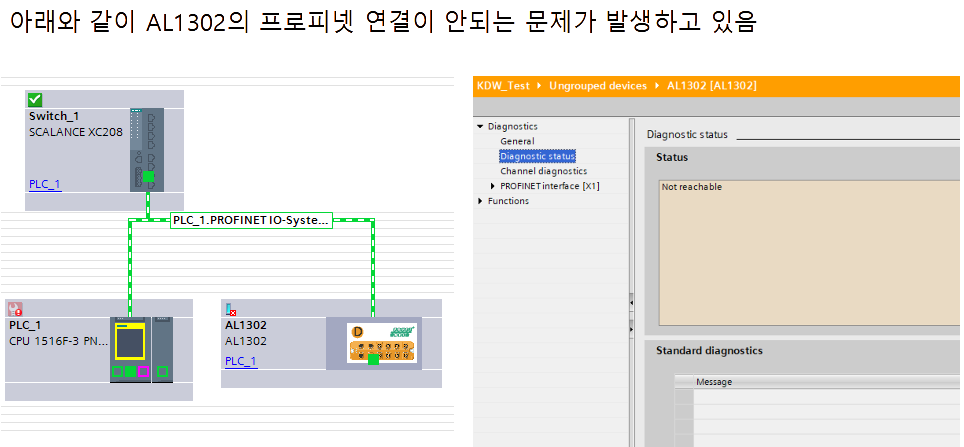

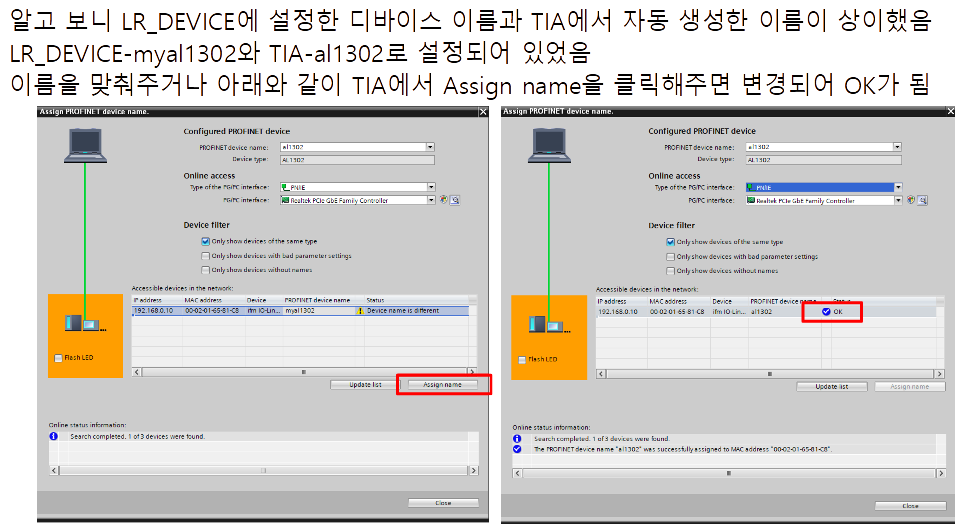

TIA Portal에 ifm al1302 설정 시 not reachable 에러 발생 조치 내용 정리






Comments

Post a Comment

Popular posts from this blog

SCL로 만든 DYNAMIC DWORD ARRAY SWAPPING FC

- SCL FC - Test FC - Result DB - Source Code  FUNCTION "DwordBlkSwap" : Void { S7_Optimized_Access := 'TRUE' } VERSION : 0.1 VAR_INPUT   realBlk : Array[*] OF Real; END_VAR VAR_OUTPUT   swappedRealBlk : Array[*] OF Real; END_VAR VAR_IN_OUT END_VAR VAR_TEMP   tempDword : DWord;   size : DInt;   start : DInt;   cnt : DInt; END_VAR VAR CONSTANT END_VAR BEGIN (*   Author : Dongwon Kim, HMGICS Smart Maintenance   Date : 2023.2.28   Purpose : For dword array [any element] data swap and conversion  *) #size := UPPER_BOUND(ARR := #realBlk, DIM := 1); #start := LOWER_BOUND(ARR := #realBlk, DIM := 1); FOR #cnt := #start TO #size DO   // Statement section FOR   #tempDword := REAL_TO_DWORD(#realBlk[#cnt]);   #tempDword := SWAP(#tempDword);   #swappedRealBlk[#cnt] := DWORD_TO_REAL(#tempDword);    END_FOR; END_FUNCTION
Read more

Siemens HMI의 HMI Connection이 삭제된 경우 복구 방법

1. Devices & networks 메뉴를 연다. 2. Network View를 연다. 3. 화면 좌상단의 Connections를 누르고 옆 콤보박스의 HMI connection을 선택한다. 4. 아래와 같이 연결이 안된 항목을 확인한다. 5. 녹색 이더넷 포트 아이콘 클릭 후 CPU의 연결하고자 하는 포트까지 그대로 드래그 앤 드랍한다. 6. 정상적으로 연결되었음을 확인한다. 7. 이후 기존의 HMI 설정의 HMI_Connection과 Network View의 HMI_Connection이 같은지 확인하고 틀릴 경우 맞춰준다. 아래와 같이 신규 커넥션이 추가되었다. 기존 커넥션 번호는 6이었으니 3을 6으로 바꿔주자. 안 그러면 HMI Tag의 모든 커넥션을 바꿔야 한다. 아래 그림 처럼 Connection을 모두 새 Connection으로 바꿔야 한다. 번거로우니 기존 번호와 동일하게 하자. 그리고, PLC Tag가 적색인 것은 Sync를 해주면 된다. 싱크 버튼, Tag table 화면의 좌상단에 위치 Syncchronize 버튼 누르면 동기화 되면서 에러 표시 사라짐.
