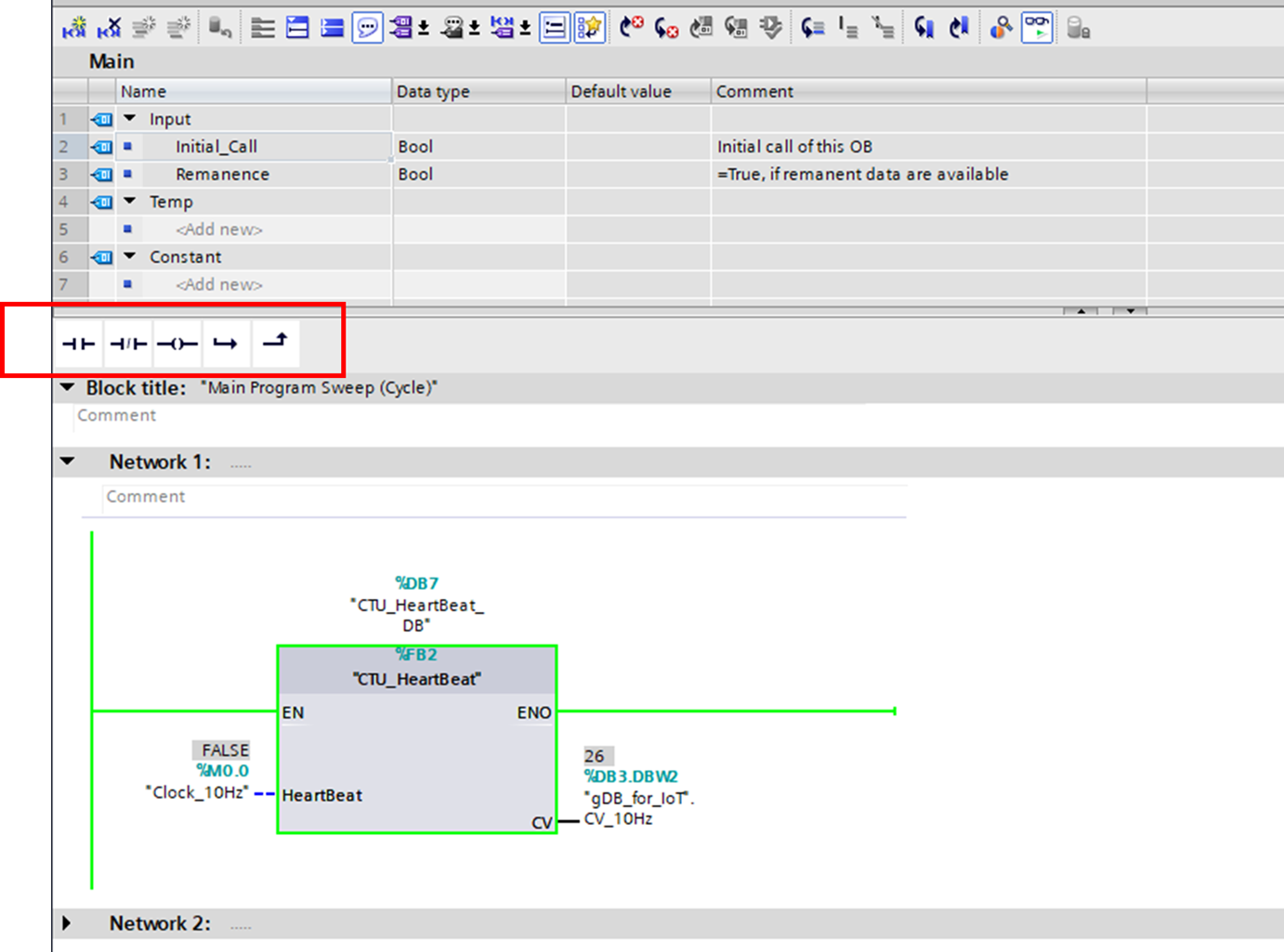

In TIA PORTAL, when contact icon bar is disappeared.


Sometimes, contact and branch icons are missing.

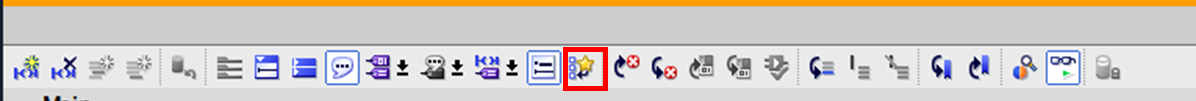

If you want to bring it back, simply click "display favorites in the editor".
