IO LINK 센서 추가 시 TIA PORTAL에 설정 방법

 ifm 사 IF6123 근접 센서의 설정 예시

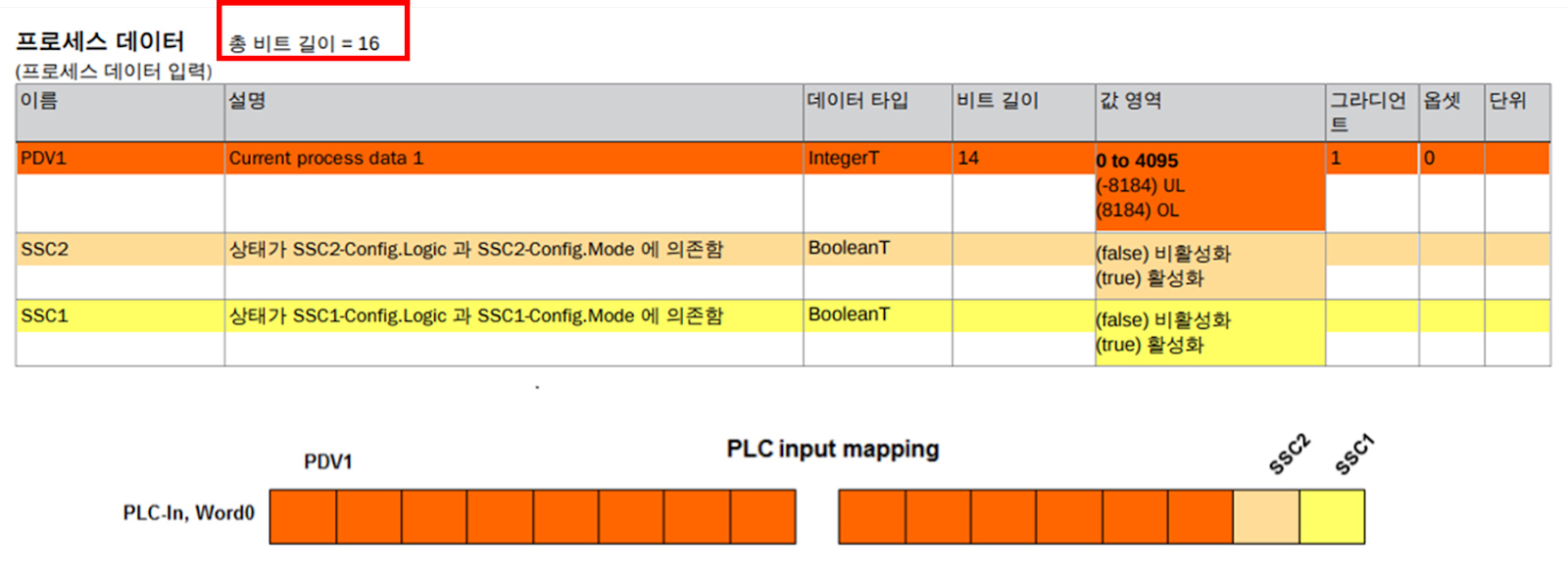

ifm사 사이트에서 설정하려는 센서 정보를 찾은 뒤 프로세스 데이터의 총 비트 길이를

확인한다.

아래의 경우 16비트이므로 TIA PORTAL에서 IO-Link In 2Bytes + PQI를 해당 포트에 설정해준다.

LR Device를 실행하여 IO LINK MASTER를 찾아서 아래와 연결 되었음을 확인할 수 있다.

만약 PLC에 사전 설정 없이 LR Device에서 연결하려 시도하면 아래와 같이 PLC Error이 뜬다.

내 경우는 프로피넷 연결을 통하는 구조여서 그럴 수 있으니 Ethernet/IP나 IoT 포트를 통하는 경우는 다를 수 있다.
