지멘스 S7-1500 컴파일 시 "ACCU2" is not initialized 에러 조치 예시

컴파일 중 아래와 같은 에러가 발생할 경우 조치 방안을 확인한다.


 Network 1,"ACCU2" is not initialized. Access is invalid.


원인은 STL 명령 중 RLD에 인자가 없기 때문이다.

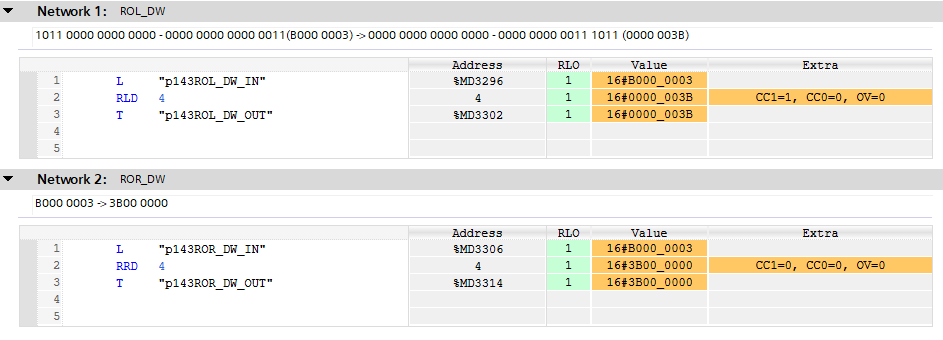

아래와 같이 수정하면 에러가 사라진다. (RLD 4)
