S7-1500 TIA PORTAL에서 PLC TAG의 WORD 주소값 겹쳤을 때 발생하는 현상



원래 목적은 아래와 같이 입력 INT를 6으로 나눠 출력을 내고 이 출력을 BCD로 표시하는 것이다.

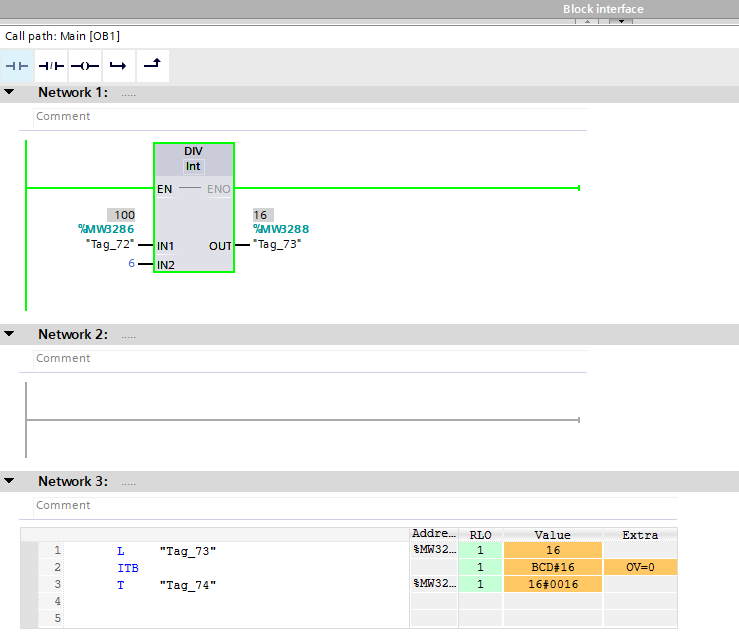

아래 그림은 목적대로 작동할 때이다.

문제는 아래와 같이 나오는 현상이 있을 때가 있는데 이에 대한 조치 방안을 올린다.

원인은 아래 그림 처럼 WORD의 주소값을 중첩되게 적었기 때문이다.

워드는 2바이트로 항상 짝수 단위로 주소를 적는게 관습인데 이를 무시하고 1바이트 단위로 주소를 배정하니 값을 입력해도 0에서 변화하지 못한다.

따라서, 아래와 같이 PLC TAG의 주소를 수정하면 정상적으로 결과가 나온다.
