지멘스 --|P|--: Scan operand for positive signal edge 펑션블록 사용법



스캔 시 펄스 상승 엣지에만 ON되는 bit operand이다.

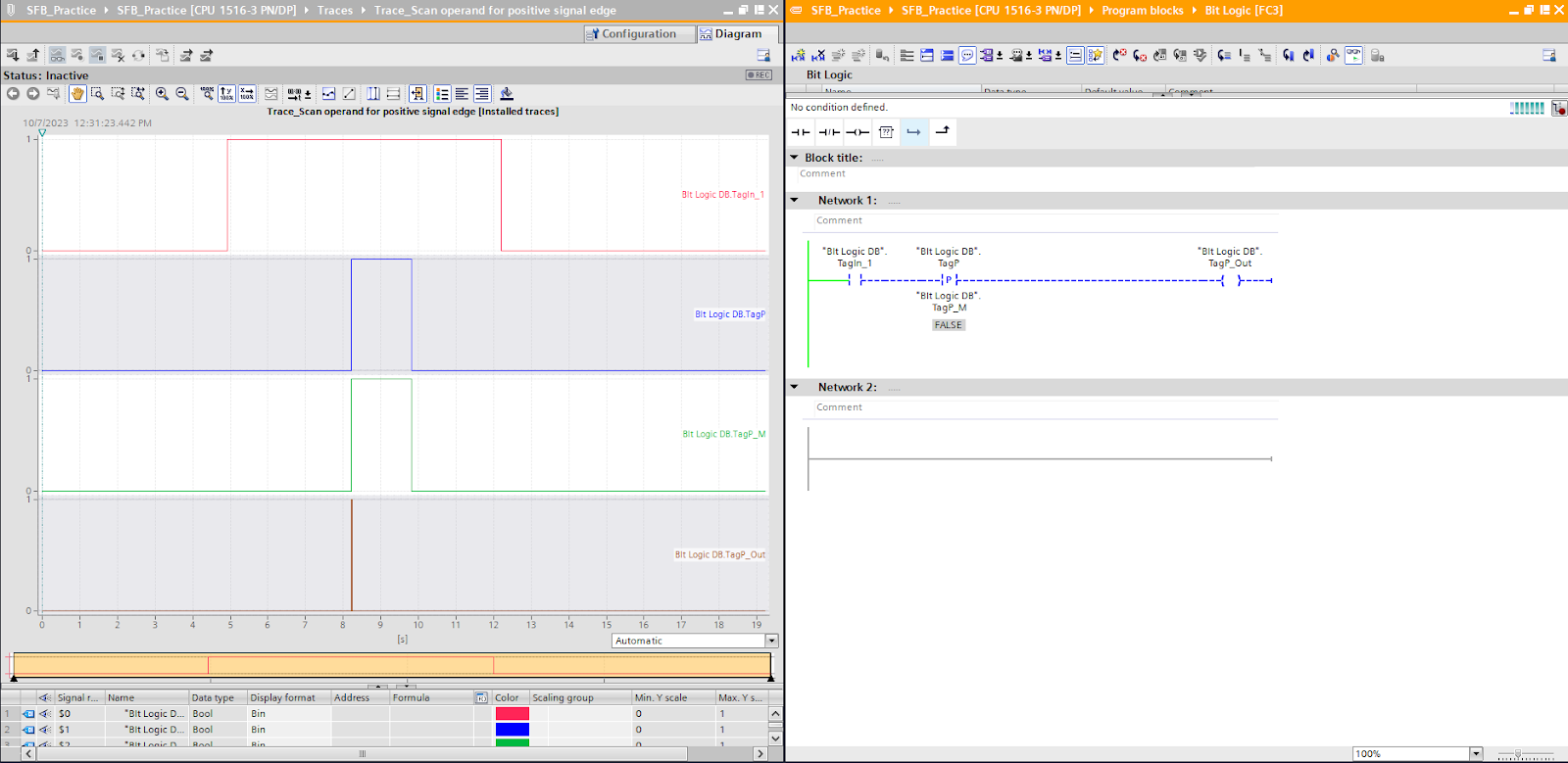

캡쳐 이미지를 보면 알 수 있듯, on하는 시점의 상승 edge만을 1회 on시켜준다.

여기서 TagP_M은 Memory로 InOut으로 선언되어 있다.

일반적으로 사용할 일은 없으나 아주 중요한 트리거일 경우 On 했음을 확인하기 위한 Ack 또는 History로 사용해볼 수는 있을 것이다.
