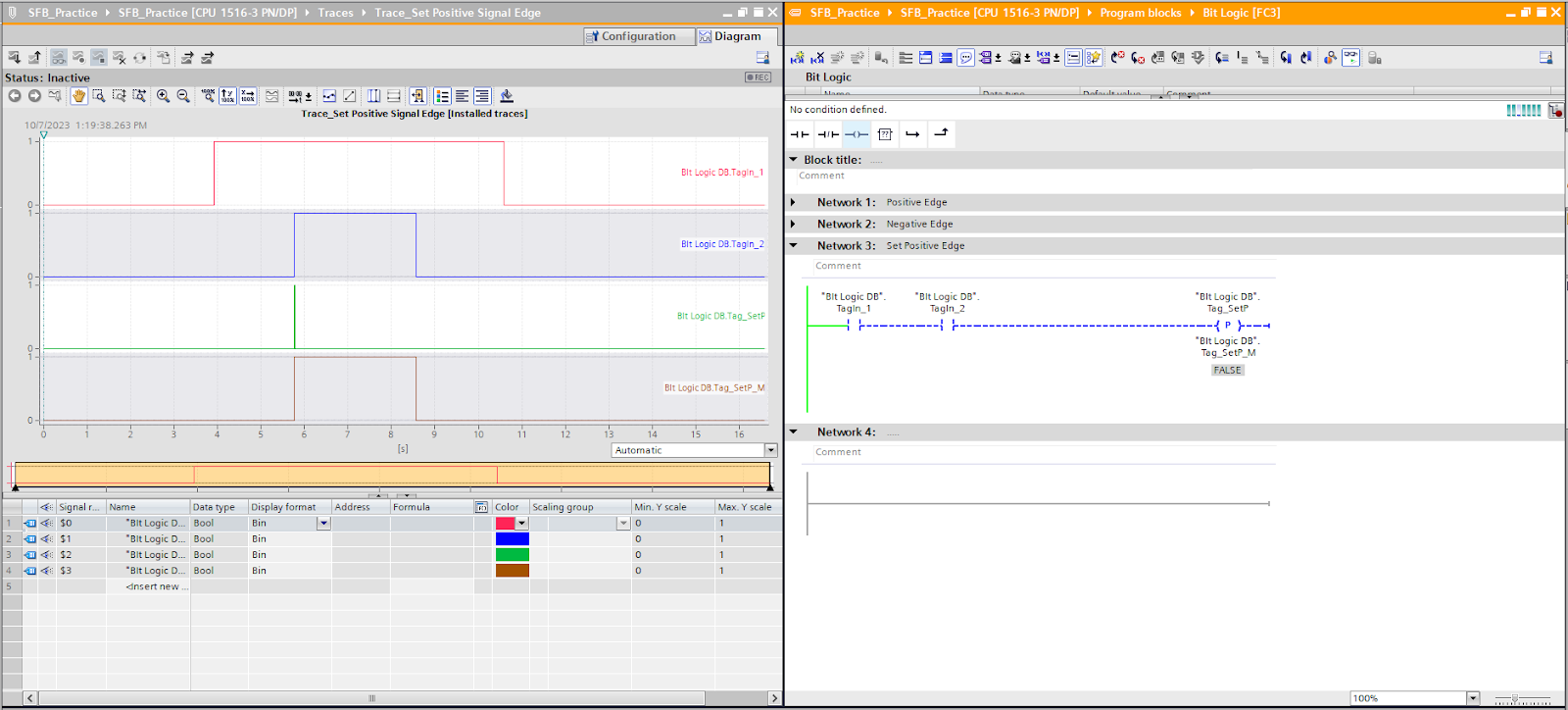

지멘스 --(P)-- Set Positive signal edge 사용법



방법은 이전의 Operand와 동일하다.

다만, 차이점은 이전의 --|P|--는 상승 엣지 펄스를 입력 신호로 만들어 주는 것이고

지금 것은 입력 조건 만족 시 1회 펄스를 생성하여 Output하는 것이다.

그리고, Memory는 여전히 입력 조건이 만족되면 계속 on되다가 조건 해제 시 off된다.

사용 예를 든다면

버튼 1회 누를 때 카운트 1회 올리고 싶을 때는 edge를 쓰고

해당 버튼을 누르고 있다는 것을 알고 싶은 경우는 memory를 쓰면 될 것이다.

이렇게 하면 두 개로 만들 회로를 1개로 모두 처리 가능하니 효율적이라 할 것이다.
